TRATTAMENTI TERMICI
Ottimizzare le prestazioni di durezza del rivestimento
I trattamenti termici rappresentano una fase fondamentale del ciclo di nichelatura chimica, eseguita dopo la deposizione del nichel per migliorare le proprietà meccaniche, chimiche e strutturali del rivestimento.

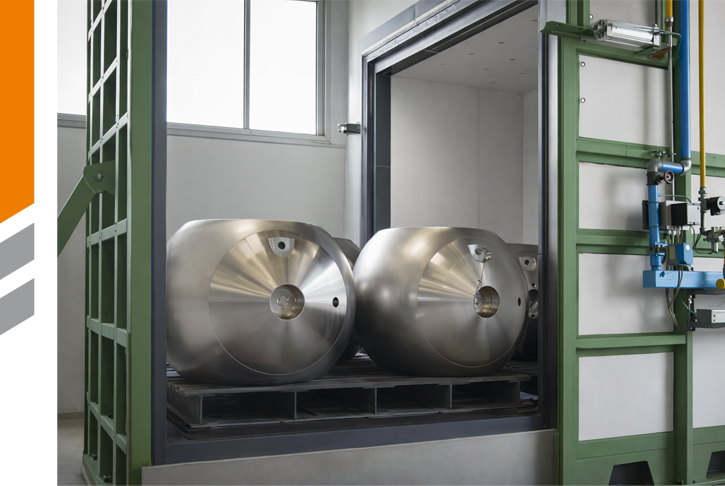

In Deltar disponiamo di forni di trattamento termico di ultima generazione, in grado di operare fino a 700 °C, per eseguire cicli controllati su componenti di qualsiasi dimensione.
Finalità dei trattamenti termici
I trattamenti termici post-nichelatura vengono eseguiti principalmente per due finalità.
Deidrogenazione (ASTM B733 § 6.6)
La deidrogenazione viene eseguita per eliminare l’idrogeno inglobato durante il processo di nichelatura e quindi limitare il fenomeno chiamato infragilimento da idrogeno. Questa fase è fondamentale per:
- migliorare l’adesione del rivestimento
- prevenire fenomeni di infragilimento da idrogeno
- garantire l’affidabilità meccanica del componente nel tempo
La deidrogenazione è particolarmente critica per acciai ad alta resistenza, dove l’infragilimento può compromettere le prestazioni meccaniche del pezzo.
Aumento della durezza (ASTM B733 – Classe 2)
Quando richiesto, il trattamento termico consente un significativo aumento della durezza del nichel chimico ad alto fosforo (ENP 1012).
A temperature superiori ai 280 °C, la struttura amorfa del deposito si trasforma in una struttura cristallina più dura, permettendo di raggiungere valori fino a circa 950-1050 HV.
Questo trattamento è indicato per applicazioni soggette a usura, attrito e sollecitazioni meccaniche elevate.
Come funziona il processo
Il trattamento termico viene calibrato in base al tipo di nichel depositato, al materiale di base e alle prestazioni richieste. Le principali variabili controllate sono:
- Temperatura: da 260 °C a 600 °C e oltre, in funzione della durezza target
- Tempo: cicli da 1 a 20 ore, selezionati per ottenere le caratteristiche desiderate
- Materiale di base: la scelta dei parametri tiene conto delle proprietà del substrato, per evitare alterazioni dimensionali o meccaniche
Ad esempio, per raggiungere la massima durezza (~950/1050 HV) si adottano cicli a 400 °C per circa 1 ora, mentre cicli a temperature più basse (280-340 °C) richiedono tempi più lunghi ma necessari per non alterare le caratteristiche meccaniche del materiale base (quando richiesto o specificato).
I vantaggi dei trattamenti termici post-nichelatura

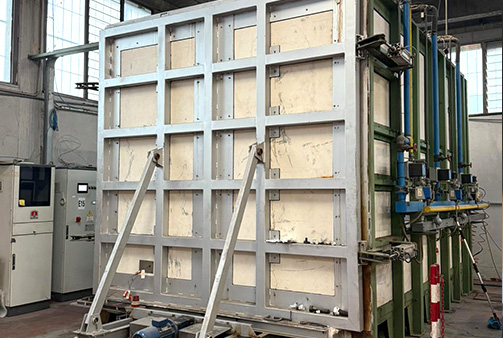

Quando è consigliato il trattamento termico?
Il trattamento termico è raccomandato:
Nota: eventuali discolorazioni superficiali dovute al trattamento termico non sono oggetto di Non conformità e non compromettono la qualità del deposito ASTM B733 § 7.2.1.2.
Un trattamento su misura, integrato nel ciclo Deltar
Grazie a impianti dedicati e competenze consolidate, Deltar è in grado di offrire trattamenti termici perfettamente integrati nel ciclo di nichelatura chimica, assicurando prestazioni stabili e durature anche in contesti applicativi particolarmente impegnativi.
